La innovación en la bodega no siempre pasa por sensores, algoritmos o sistemas digitales. A veces surge de la observación de un gesto repetido miles de veces al año: abrir y cerrar el agujero del tapa durante el topping. Y en una bodega industrial con cientos o miles de barricas, ahorrar segundos para cada operación significa recuperar horas de trabajo a lo largo del año. Si el sistema, además, permite mantener la consistencia en el rendimiento, la ventaja se duplica. En función de esta «problemática», investigadores de la Universidad de Milán desarrollaron un nuevo sistema de bloqueo para barricas basado en un mecanismo de palanca y leva excéntrica.
Autores: Roberto Beghi, Matteo Ravazzoli, Alessio Tugnolo, Riccardo Guidetti y Valentina Giovenzana. Departamento de Ciencias Agrarias y Ambientales – Producción, Territorio y Agroenergía (DiSAA), Universidad de Milán (Università degli Studi di Milano).
En la sección C&V Tech del periódico italiano Il Corriere Vinícolo presentaron un estudio experimental del Departamento de Ciencias Agrarias y Ambientales, Producción, Territorio y Agroenergía (DiSAA) de la Universidad de Milán sobre un nuevo sistema de bloqueo para barricas basado en un mecanismo de palanca y leva excéntrica, diseñado para mejorar la ergonomía, la velocidad y la repetibilidad del funcionamiento.
En el sector vitivinícola, la innovación suele asociarse con tecnologías avanzadas, sistemas digitales de monitoreo o nuevas soluciones para la gestión del viñedo y la bodega. Sin embargo, existe otra forma de innovación, menos llamativa pero igualmente importante, que surge de la observación de las actividades cotidianas y de la voluntad de mejorar operaciones que durante décadas se han realizado siempre del mismo modo.
Es el caso de la gestión de las barricas y toneles durante la crianza, un ámbito en el que pequeñas mejoras pueden traducirse en beneficios concretos tanto para los operadores como para la organización del trabajo.
La crianza en madera sigue representando una etapa fundamental en la producción de numerosos vinos de calidad. A pesar de la difusión de materiales alternativos, como el acero inoxidable y el hormigón, las barricas y los tonneaux continúan desempeñando un papel esencial en la construcción del perfil sensorial de muchos tipos de vino. La madera, de hecho, no solo cumple una función de contención, sino que participa activamente en la evolución del producto mediante procesos de microoxigenación y la cesión de compuestos aromáticos y fenólicos.
Precisamente por las características propias de la madera, la crianza en barrica requiere una gestión constante. La evaporación de agua y etanol a través de las duelas provoca una disminución progresiva del volumen de vino contenido en el interior de la barrica. Este fenómeno hace indispensables las frecuentes operaciones de relleno, destinadas a mantener el nivel del vino lo más próximo posible al orificio del tapón de la barrica (cocchiume).
La presencia de espacios vacíos en el interior de la barrica favorece la entrada de oxígeno y puede alterar el equilibrio oxidativo del vino. Por este motivo, los rellenos constituyen una práctica imprescindible en cualquier sala de crianza, especialmente durante las primeras fases de la crianza y en los períodos del año caracterizados por temperaturas elevadas y una mayor evaporación.
Si se considera una bodega equipada con varios cientos o incluso miles de barricas, resulta evidente que la apertura y el cierre de los orificios de llenado constituyen una actividad que se repite miles de veces a lo largo del año. A pesar de ello, los sistemas de cierre utilizados en la actualidad permanecen prácticamente inalterados respecto de los introducidos en las últimas décadas.
Los tradicionales tapones de madera, ampliamente utilizados en el pasado, han sido sustituidos progresivamente por tapones de silicona o de goma apta para uso alimentario, materiales que garantizan mejores condiciones higiénicas y una mayor estabilidad dimensional. Sin embargo, incluso estas soluciones presentan algunas limitaciones operativas que se ponen de manifiesto, sobre todo, en las tareas cotidianas de la bodega.
Origen del proyecto y desarrollo de la idea
El origen del proyecto que aquí se presenta surge precisamente de la observación directa de estas problemáticas. La experiencia adquirida en una sala de crianza con barricas permitió identificar dificultades recurrentes relacionadas con el uso de los tapones convencionales de silicona. Con frecuencia, los operarios deben aplicar una fuerza considerable para extraer el tapón del orificio, especialmente cuando el material ha permanecido comprimido durante largos períodos. A ello se suman movimientos, a menudo poco ergonómicos, repetidos decenas de veces a lo largo de la jornada laboral, que pueden generar fatiga y ralentizar las operaciones.
Otro aspecto importante es la variabilidad geométrica de los orificios de llenado (fori di cocchiume). Aunque existen dimensiones de referencia estandarizadas, en la práctica se observan diferencias debidas a la antigüedad de la barrica, a las tolerancias de fabricación y a las características propias de los distintos fabricantes. Esta variabilidad dificulta, en ocasiones, obtener un sellado uniforme utilizando un único modelo de tapón.
A partir de estas consideraciones surgió la idea de desarrollar un sistema de cierre innovador, capaz de combinar simplicidad constructiva, ergonomía y fiabilidad operativa.

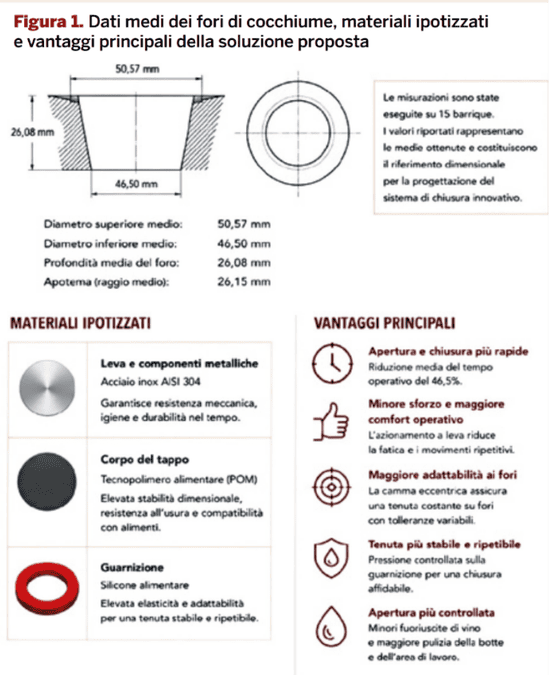

El primer paso del trabajo consistió en la caracterización geométrica de los orificios de llenado presentes en las barricas utilizadas habitualmente en la bodega. Con el fin de obtener datos representativos, se analizaron quince barricas tipo barrique de diferentes procedencias. Mediante el empleo de un calibre analógico se midieron el diámetro superior, el diámetro inferior y la profundidad del alojamiento del tapón (Figura 1).
El procesamiento de los datos mostró valores medios de 50,57 mm para el diámetro superior, 46,50 mm para el diámetro inferior y 26,08 mm para la profundidad del orificio. Asimismo, se determinó una apotema media de 26,15 mm, parámetro útil para definir la geometría del avellanado o ensanchamiento cónico del orificio.
Las mediciones confirmaron que, aunque existe una notable uniformidad dimensional, las diferencias observadas son suficientes para influir en el comportamiento de los sistemas de cierre tradicionales. Esta información constituyó la base técnica para el inicio de la fase de diseño.
El desarrollo del diseño se llevó a cabo en varias etapas sucesivas. Inicialmente se evaluaron distintas soluciones mecánicas, entre ellas sistemas de cierre por presión, mecanismos basados en palancas simples y dispositivos con leva. El objetivo era identificar una configuración capaz de garantizar un sellado eficaz sin requerir un esfuerzo elevado por parte del operario.
Desarrollo del prototipo

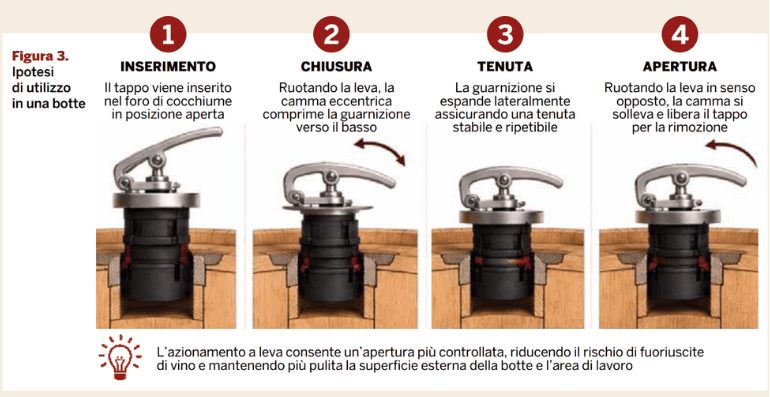

Tras una serie de evaluaciones técnicas y consultas con especialistas en el ámbito de la mecánica aplicada, se optó por una solución que combina una palanca de accionamiento con una leva excéntrica. El principio de funcionamiento es relativamente sencillo, pero extremadamente eficaz.
Una vez introducido en el orificio de llenado de la barrica, el tapón permanece en una posición de reposo que facilita su colocación. Al accionar la palanca, la leva excéntrica gira y transforma el movimiento angular en una fuerza radial. Esta fuerza se transmite a una junta elástica, que se expande contra las paredes del orificio, generando el cierre hermético.
La principal característica del sistema radica en la progresividad de su acción mecánica. A diferencia de los tapones tradicionales, en los que la fuerza de sellado depende exclusivamente de la deformación elástica del material, el nuevo dispositivo permite controlar el apriete mediante el movimiento de la palanca. El operario percibe claramente el momento en que se alcanza la posición de cierre, obteniendo un sellado repetible y de fácil verificación.
Además, la presencia de la leva excéntrica permite compensar pequeñas diferencias dimensionales entre las distintas barricas, mejorando la capacidad de adaptación del sistema a las tolerancias de fabricación normalmente presentes en las barricas.

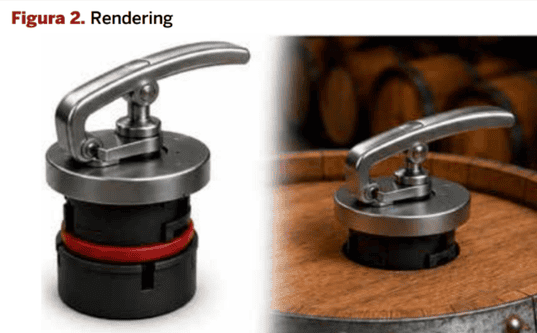

Una vez definida la configuración final, se fabricó un prototipo funcional en el taller mecánico del Departamento de Ciencias Agrarias y Ambientales, Producción, Territorio y Agroenergía de la Universidad de Milán (DiSAA). Para su construcción se utilizaron componentes metálicos de fácil mecanizado y una junta obtenida mediante la modificación de un tapón de silicona de grado alimentario. Los discos de compresión se fabricaron en acero inoxidable, mientras que la palanca y el eje central se construyeron inicialmente en hierro, una elección compatible con el carácter experimental del prototipo.
En una futura versión destinada al uso operativo, todos los componentes metálicos deberían fabricarse en acero inoxidable AISI 304 o AISI 316, materiales ampliamente utilizados en la industria alimentaria por su elevada resistencia a la corrosión y su idoneidad para el contacto con alimentos (Figuras 2 y 3).
Validación experimental

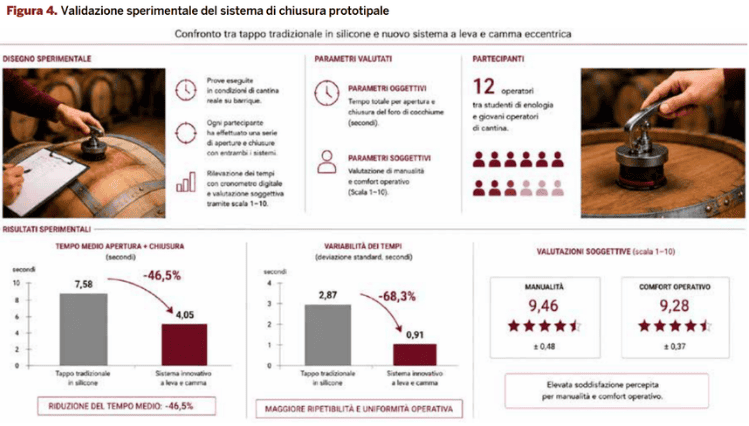

La fase más interesante del proyecto fue, sin duda, la experimental, durante la cual el prototipo se comparó directamente con un tapón tradicional de silicona. Los ensayos se realizaron en un entorno real de bodega, utilizando una barrica preparada para el experimento. Participaron doce personas, entre estudiantes de enología y jóvenes operarios de bodega. La elección de involucrar a personas con experiencia limitada, aunque no nula, en el manejo de barricas permitió evaluar eficazmente la facilidad de uso e intuición del dispositivo.
Cada participante realizó una serie de operaciones de apertura y cierre utilizando primero el sistema tradicional y posteriormente el prototipo. Durante las pruebas se registró el tiempo necesario para completar las operaciones y se recopilaron evaluaciones subjetivas sobre la facilidad de manejo y el confort operativo.
Los resultados obtenidos mostraron diferencias significativas. El tiempo medio necesario para completar un ciclo de apertura y cierre con el tapón tradicional fue de 7,58 segundos, mientras que con el nuevo dispositivo se redujo a 4,05 segundos. La diferencia, de 3,53 segundos por operación, representa una reducción del 46,5% del tiempo requerido para manipular el orificio de llenado de la barrica.
Este resultado adquiere aún mayor relevancia cuando se considera la realidad operativa de una sala de barricas. En bodegas con un gran número de recipientes, incluso unos pocos segundos ahorrados en cada operación pueden traducirse en una recuperación considerable de tiempo a lo largo de la jornada laboral.
Además de la mayor rapidez, surgió otro aspecto especialmente interesante. La desviación estándar de los tiempos registrados con el sistema tradicional fue de 2,87 segundos, mientras que con el prototipo se redujo a 0,91 segundos. Este dato sugiere que el nuevo dispositivo ofrece un rendimiento más uniforme y menos influenciado por las características individuales de los operarios. En otras palabras, el mecanismo tiende a estandarizar el gesto técnico, reduciendo las diferencias asociadas a la experiencia o a la fuerza física de cada usuario (Figura 4).
Las evaluaciones subjetivas también proporcionaron resultados muy positivos. La facilidad de manejo obtuvo una puntuación media de 9,46 sobre 10, mientras que el confort operativo alcanzó una valoración media de 9,28 sobre 10. Las opiniones recogidas reflejan una percepción generalizada de simplicidad, fluidez e intuitividad en el uso del sistema.
Muchos participantes destacaron que el movimiento de la palanca hace que la operación resulte más natural que la extracción manual del tapón de silicona convencional.
Durante la experimentación surgió además una ventaja inesperada, pero de gran interés desde el punto de vista práctico. Algunos operarios observaron que el sistema de palanca permite abrir el orificio de llenado de forma más controlada, evitando los pequeños derrames de vino que pueden producirse al extraer bruscamente los tapones tradicionales.
Este aspecto contribuye a mantener más limpia la superficie exterior de la barrica y reduce la necesidad de realizar tareas posteriores de limpieza, mejorando el orden y la eficiencia general de la sala de crianza.
Conclusiones
Aunque el dispositivo se encuentra todavía en fase de prototipo, los resultados obtenidos indican claramente la validez del enfoque de diseño adoptado. El sistema demuestra que es posible mejorar un componente aparentemente simple interviniendo en aspectos que a menudo se pasan por alto, como la ergonomía, la repetibilidad y la facilidad de uso.
Las perspectivas de desarrollo son numerosas. Además de la fabricación de una versión completamente certificada para el contacto con alimentos, será necesario evaluar el comportamiento del dispositivo a largo plazo mediante ensayos de durabilidad y resistencia al desgaste. También será de interés verificar su desempeño en distintos tipos de barricas, incluidas aquellas de mayor capacidad que las tradicionales.
Tampoco pueden descartarse desarrollos más avanzados, como la integración de sensores para el monitoreo del nivel del vino o de la presión interna, siguiendo la tendencia creciente hacia la convergencia entre la mecánica tradicional y las herramientas digitales aplicadas a la gestión de bodegas.
El proyecto confirma que la innovación puede surgir de la observación atenta de las actividades cotidianas y de la capacidad para transformar una necesidad concreta en una solución técnica. En un sector donde la calidad del producto final depende también de la eficiencia de las operaciones en bodega, intervenciones de este tipo pueden contribuir a mejorar el trabajo de los operarios sin modificar las prácticas enológicas ya consolidadas.
La historia de este proyecto, desarrollado en el marco de un trabajo de fin de grado, demuestra que, junto a las grandes innovaciones tecnológicas, sigue existiendo un amplio espacio para un diseño pragmático y orientado a las necesidades reales de la cadena vitivinícola. Con frecuencia, es precisamente a partir de este tipo de ideas donde nacen soluciones sencillas, eficaces y capaces de generar un impacto concreto en el trabajo diario de la bodega.
